Ensembles et identifiants dans Revit : comment organiser et différencier vos armatures

Vous avez bien modélisé vos armatures, mais quand arrive le moment de sortir les nomenclatures, tout se mélange : mêmes numéros pour des barres différentes, espacements qui affichent « <multiple> » ou « var. », et des listes impossibles à exploiter sur chantier.

La solution se trouve dans deux outils très puissants : les Ensembles et les Identifiants de nomenclature. Bien utilisés, ils vous permettent de garder une numérotation claire tout en obtenant des listes parfaitement lisibles et exploitables.

1. Les Ensembles : structurer votre projet par zone ou par élément

Les ensembles permettent de regrouper des repères d’armatures selon les besoins du projet (par élément structurel, niveau, zone, etc.). Chaque armature doit être classé dans l'ensemble.

Chaque ensemble définit une plage de numérotation qui est à définir dans le paramétrage.

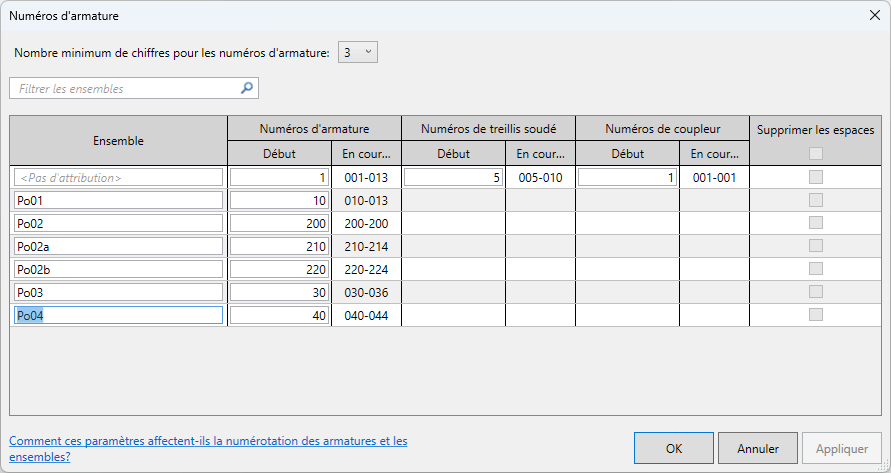

Les plages de numérotations sont personnalisables et à définir manuellement dans le ruban : Structure > Armature > Numéros d’armature

💡Astuce

Un nombre minimum de chiffre pour les numéros d'armature peut être imposé (en haut de cette même page). Usuellement ce chiffre est défini à 3 permettant d'avoir '001' au lieu de '1' dans le repère et donc améliorer la compréhension.

2. L’Identifiant de nomenclature : différencier ce qui doit l’être

Deux jeux d’armatures peuvent avoir exactement le même façonnage (même forme et même longueur donc même numéro), mais des espacements différents.

Sans identifiant, Revit affiche « var. » dans la nomenclature.

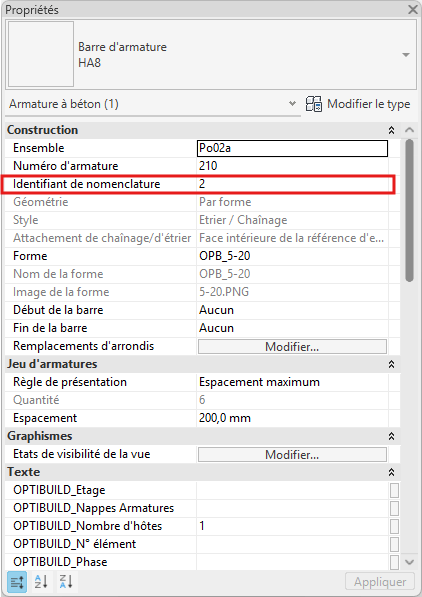

L’Identifiant de nomenclature permet de forcer la création de lignes distinctes dans la nomenclature, tout en conservant le même numéro de repère.

Le conseil de production

  • Créez des Ensembles par élément (Semelles (Si01,...), Poutres (Po01,...) , etc.).

  • Utilisez l’Identifiant de nomenclature dès que deux jeux d’armatures ont le même façonnage mais une fonction (scellement,...) ou un espacement différent.
