Ferraillage 3D Revit : quel type d’élément hôte choisir (et pourquoi ça change tout)
Beaucoup de projeteurs se lancent dans le ferraillage 3D sans se poser la question du type d’élément hôte. Ils modélisent un mur en « Mur », une dalle en « Sol », une poutre en « Poutre »… et se retrouvent bloqués quelques heures plus tard.
Pourtant, le choix du type d’élément dans Revit n’est pas anodin. Il détermine directement quels outils d’armatures vous pouvez utiliser : barres classiques, treillis soudés, armatures surfaciques, etc.
Un mauvais choix d’hôte vous oblige souvent à tout refaire. Un bon choix vous fait gagner un temps considérable et évite les frustrations.
Les principaux types d’éléments et leurs capacités réelles

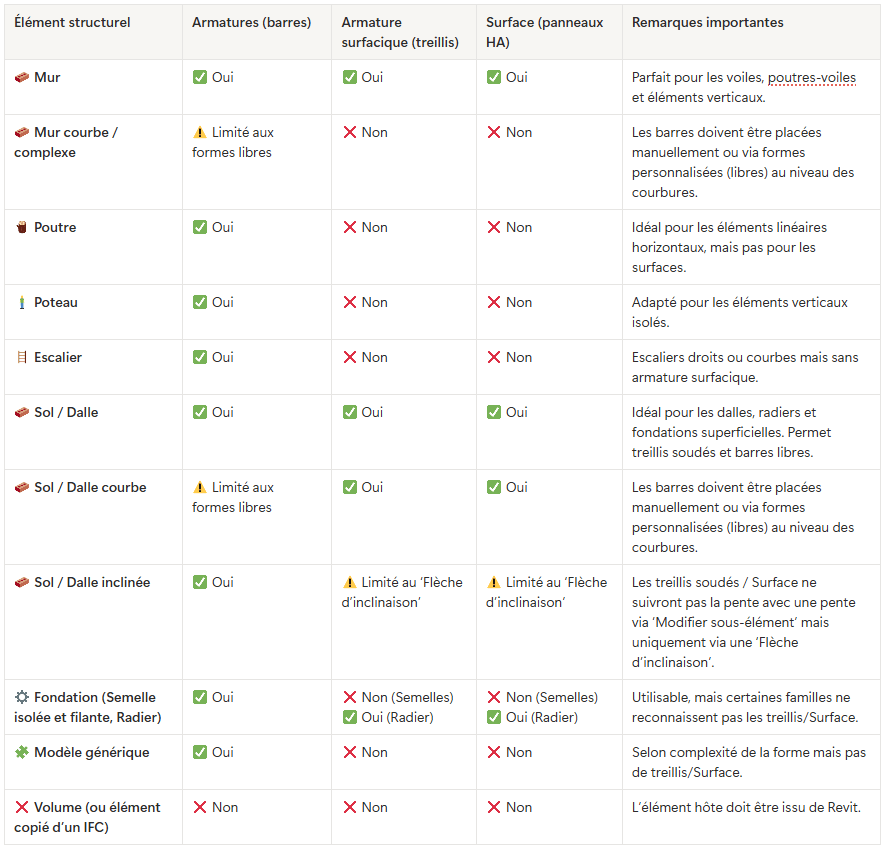

Voici un récapitulatif clair des possibilités selon le type d’élément Revit :
Les recommandations qui changent vraiment la donne
Pour les fondations (semelles isolées, filantes ou radiers) → modélisez-les en « Sol » plutôt qu’en « Fondation ». Vous pourrez alors utiliser des armatures surfaciques et des treillis soudés sans limitation.
Pour une poutre de grande hauteur ou une poutre-voile → modélisez-la en « Mur » plutôt qu’en « Poutre ». Vous gagnez énormément en flexibilité pour placer des armatures verticales et horizontales et utiliser des armatures surfaciques.
Pour les dalles inclinées → utilisez toujours la « Flèche d’inclinaison » (double-clic sur la dalle). Évitez absolument l’outil « Modifier les sous-éléments ». Sinon, les treillis et armatures surfaciques resteront plats et ne suivront pas la pente.
Le conseil de production
Avant de commencer à modéliser le coffrage du projet, posez-vous cette question simple mais décisive : quel type d’armature vais-je utiliser ? Barres classiques ou treillis soudés ?
Cette réflexion en amont vous évitera des heures de re-modélisation et de frustration plus tard.
Un bon choix d’hôte dès le départ fait souvent la différence entre un modèle fluide et un modèle qui devient rapidement ingérable.
