Numérotation des armatures et treillis soudés dans Revit : standard, variable et treillis

Revit numérote automatiquement en fonction de la forme, de la longueur et de l’Ensemble. Mais selon que vous avez des armatures standard, des treillis soudés ou des barres à longueurs variables, la stratégie change.

Voici comment gérer correctement les trois cas en production.

Numérotation automatique de base

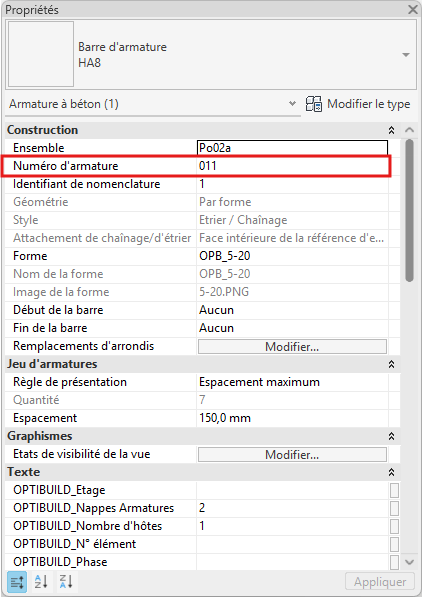

Dans Revit, les numéros d’armatures et de treillis soudés sont générés automatiquement.

Revit attribue le même numéro à deux armatures / TS qui ont :

  • La même forme (même façonnage)

  • La même dimension (longueur / largeur)

  • Le même Ensemble

Concrètement, deux éléments strictement identiques dans un même ensemble recevront le même numéro.
Cela permet d’avoir une logique cohérente sans avoir à gérer manuellement les repères.

🆕 Revit 2026
Il est possible d’imposer manuellement un numéro à une armature ou un treillis.
Si le numéro existe déjà, Revit proposera automatiquement une permutation des repères.

Numérotation automatique des barres à longueur variable

Les armatures à longueur variable sont très courantes : voiles, dalles inclinées, rampants, éléments non réguliers…

Revit propose trois méthodes principales disponible dans :

Structure > Armature > Paramètres des armatures

1. Numéroter les barres individuellement

  • Chaque barre du jeu reçoit un numéro distinct.

  • Les barres géométriquement identiques peuvent être mises en correspondance dans l’ensemble du projet.

2. Affecter des numéros uniques à chaque jeu

  • Un numéro unique est attribué au jeu d’armatures.

  • Chaque barre est différenciée par un suffixe.

  • En nomenclature, les longueurs variables peuvent être synthétisées avec une valeur minimale et maximale (voir Leçon 4.6).

3. Faire correspondre les jeux avec des barres identiques

  • Les barres ayant le même index dans différents jeux reçoivent le même numéro.

  • Chaque barre conserve un suffixe unique.

💡Conseil

Pour simplifier le repérage des barres variables, il est conseillé de sélectionner : « Affecter des numéros uniques à chaque jeu ». Cela facilite la lecture et évite la multiplication de repères similaires dans les plans.

🧠 Rappel

Pour afficher correctement les longueurs minimales et maximales des armatures à longueurs variables dans le schéma de façonnage de la nomenclature, consultez l’article dédié au paramétrage des nomenclatures.
