Orientations du positionnement des armatures Revit : parallèle, perpendiculaire ou suivant l’enrobage ?

Une fois le plan de placement choisi, il reste à définir l’orientation de la barre par rapport à ce plan.

C’est ce réglage qui décide si votre armature va être longitudinale, transversale ou perpendiculaire au coffrage.

Ce paramètre est très important pour définir dans quel sens l’espacement des armatures va se créer.

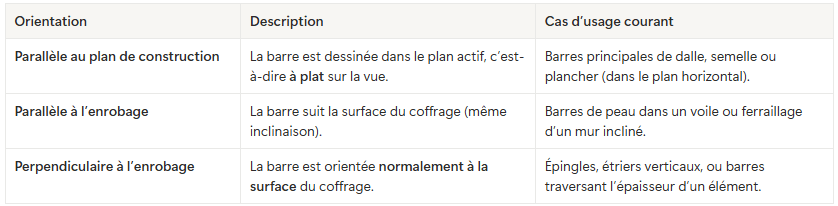

Les 3 orientations du positionnement

Le conseil de production

Ce réglage combiné au plan de placement vous permet non seulement de maîtriser le positionnement spatial, mais aussi de définir dans quel sens l’espacement des armatures va se créer.

On retient cette règle simple et rapide :

  • Pour une barre en vraie grandeur → Parallèle au plan de construction

  • Pour une barre qui n'est pas en vraie grandeur (coupé) → Parallèle / perpendiculaire à l'enrobage
