Paramétrage des crochets d’armature dans Revit : angles, styles et longueurs automatiques

Une fois vos types de barres paramétrés, il reste un élément clé à configurer : les crochets d’armature.

C’est ce qui définit comment chaque barre se termine (90°, 135°, 180°), quel style utiliser (étrier/chaînage ou standard) et quelle longueur d’extension sera calculée automatiquement.

Un bon paramétrage des crochets vous évite de corriger manuellement les longueurs sur chaque projet et garantit que vos nomenclatures restent cohérentes avec les normes.

Pourquoi ce paramétrage est indispensable

Les crochets ne sont pas seulement une question d’esthétique. Ils assurent l’ancrage et la transmission des efforts. Dans Revit, ils se distinguent par :

Leurs styles (Standard ou Étrier/Chainage)
Leurs angles (90°, 135°, 180°)
Leurs multiplicateurs d’extension (longueur de la partie droite)

Tout cela se configure une seule fois dans le gabarit.

Étapes pour paramétrer vos crochets d’armatures

Les barres d’armature dans Revit ne sont pas de simples lignes. Ce sont des objets intelligents qui doivent respecter :

1. Accéder à la catégorie Crochet d’armature

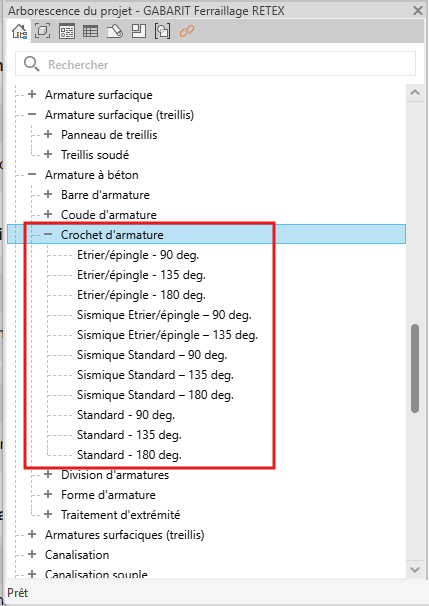

Dans l’arborescence du projet, naviguez jusqu’à Familles > Armature à béton > Crochet d’armature.

2. Créer ou dupliquer vos types de crochets

Clique droit sur un type existant → Dupliquer, puis renommez clairement (ex. : Crochet d'attache/étrier - 90 deg.).

3. Vérifier et configurer les propriétés de chaque type

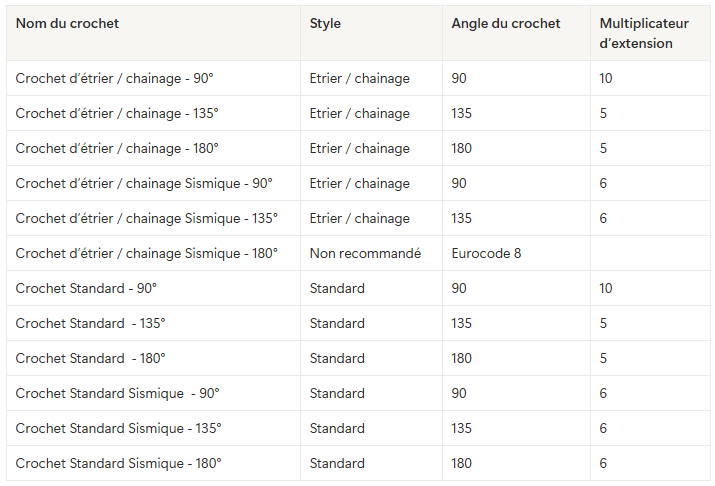

Clique droit sur le type → Propriétés du type, puis vérifiez la section Cote avec les valeurs suivantes (conformes Eurocode 2)

💡Normes

Les exigences des dispositions d’ancrage pour les barres d’armatures sont définis dans l’Eurocode 2 Section 8.4 Figure 8.1 (hors zone sismique)

Dans les zones sismiques, les exigences sont définies dans l’Eurocode 8 Section 5.4.2 et 5.4.3.

🧠 Bon à savoir

Calcul Automatique des Longueurs : Revit calcul automatiquement les longueurs de crochet en fonction du diamètre de la barre (ex. : HA8 = 8 mm) et du multiplicateur d’extension (ex. : 5 pour 135°), intégrant les mandrins de cintrage.
Distinction Standard vs Étrier/Chainage : L’Eurocode 2 (Section 8.4) ne fait pas de distinction normative entre les crochets standards et ceux des étriers/chaînages en termes de longueur d’extension. Les valeurs spécifiques ne concernent que des cas particuliers — principalement des situations de traction pure — et doivent être définies projet par projet en fonction des efforts.
