Paramétrage des nomenclatures d’armatures dans Revit : façonnage, masses et tri automatique

Vous avez passé des heures à modéliser vos armatures… et maintenant vous voulez des nomenclatures propres, exploitables sur chantier, avec les façonnages visibles et les masses calculées automatiquement.

Pour bien comprendre l’utilisation des Ensembles, de l’Identifiant de nomenclature et de la Numérotation automatique, reportez-vous aux articles dédiés à la numérotation.

Un bon paramétrage des nomenclatures, fait une seule fois dans votre gabarit, vous fait gagner un temps considérable et évite les erreurs de commande.

Étapes pour créer une nomenclature d'armatures

Le paramétrage de la nomenclature dans Revit :

1. Créer la nomenclature

  • Dans l’arborescence du projet, créez une nouvelle nomenclature : Nomenclatures → Nomenclatures/Quantités → Armature à béton

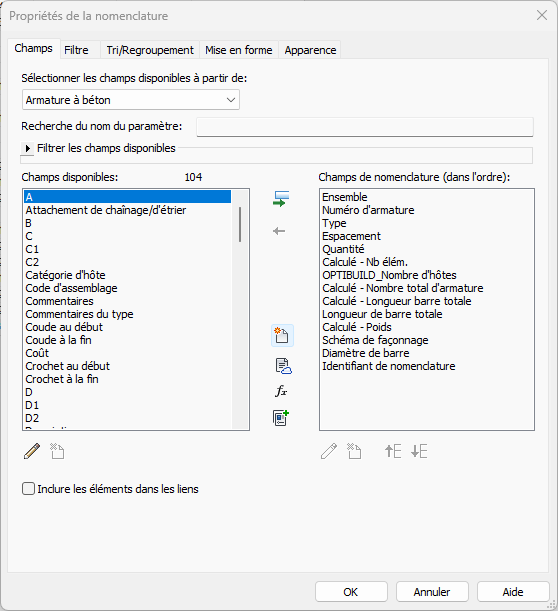

2. Ajouter les champs nécessaires

  • Ensemble

  • Numéro d'armature

  • Type

  • Espacement

  • Quantité

  • Nombre d'hôtes (paramètre partagé à créé)

  • Longueur de barre totale

  • Schéma de façonnage

  • Diamètre de barre

  • Identifiant de nomenclature

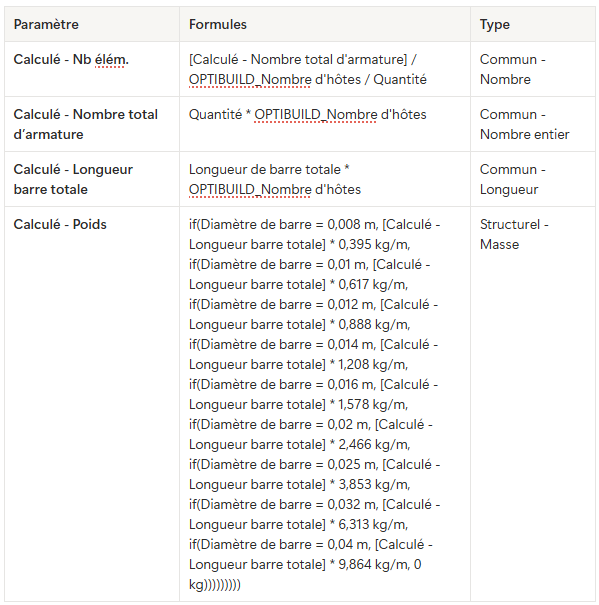

3. Créer les champs calculés pour multiplier par le Nombre d’hôtes

  • Nombre d'élément

  • Nombre total d’armatures

  • Longueur barre totale

  • Masse totale

4. Paramétrer le schéma de façonnage (>RVT2024)

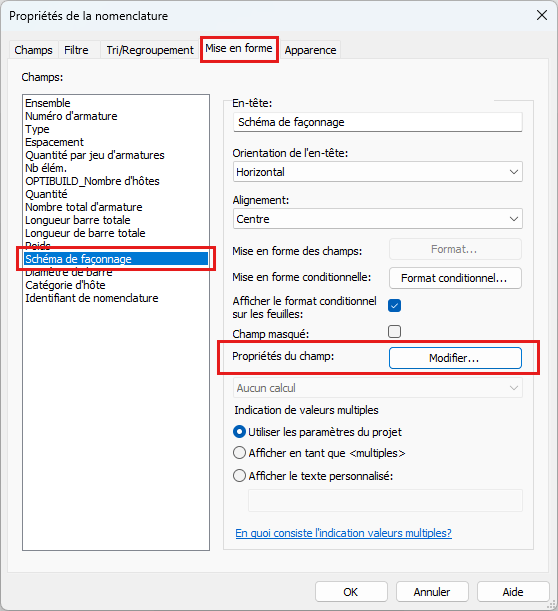

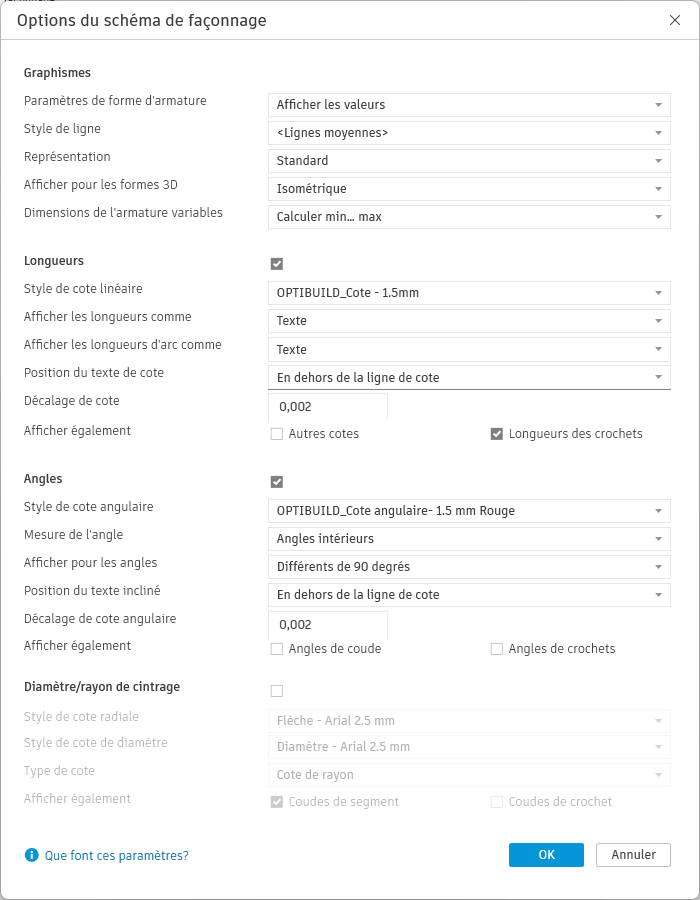

  • Propriétés de la nomenclature → Mise en forme → Schéma de façonnage → Modifier

💡Astuce

Par défaut, les unités sont présentes sur les schémas de façonnage. Pour les supprimer ou les modifier, ruban Gérer → Unités → Structurel → Longueur d'armature

5. Calcul des totaux

  • Dans Mise en forme, Modifier pour Calculer les totaux

6. Tri et regroupement

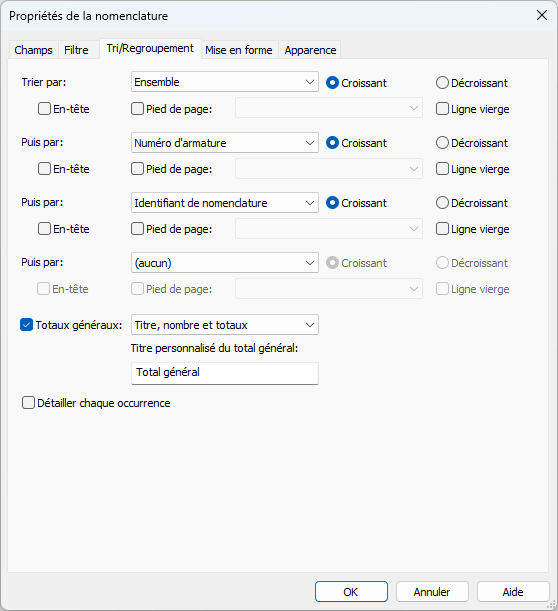

  • Dans Tri/Regroupement, Triez par :

🧠 Bon à savoir

Les schémas de façonnage s’affichent uniquement lorsque la nomenclature est placée sur une feuille.

⚠️ Attention : Lors de l’utilisation de coupleurs, veillez à indiquer manuellement l’indicatif du filetage dans la nomenclature. Revit ne gérant pas automatiquement cette information, celle-ci devra être ajoutée manuellement — soit directement dans la nomenclature sur la feuille, soit via un paramètre de commentaire dédié.
