Paramétrage des treillis soudés dans Revit : diamètres, panneaux et recouvrements
Un élément essentiel à configurer dans votre gabarit : les treillis soudés.
Ces nappes standardisées (ST25C, ST30C, ST40C…) sont très utilisées sur les dalles, radiers et voiles.
Un bon paramétrage vous permet de les placer en quelques clics, avec des espacements et recouvrements conformes, sans avoir à tout reconfigurer sur chaque projet.
Pourquoi ce paramétrage est indispensable
Les treillis soudés dans Revit se composent de deux parties distinctes : les barres qui constituent le panneau (diamètres HA) et les panneaux eux-mêmes (ST40C,…).
Les treillis soudés sont définis dans la catégorie Armature surfacique (treillis), et consiste à :
Définir des panneaux standardisés (ex. : ST25C)
Ajuster les diamètres et espacement des barres des panneaux
Configurer les recouvrements et débords
Tout cela se configure une seule fois dans le gabarit.
Étapes pour paramétrer correctement vos barres de treillis soudés
Le paramétrage des treillis soudés dans Revit :
1. Accéder à la catégorie Treillis soudé
Dans l’arborescence du projet, naviguez jusqu’à Familles > Armature surfacique (treillis) > Treillis soudé.
(Si l'option n'est pas visible, cliquez sur Panneau de treillis dans le ruban, onglet Structure)
2. Créer ou dupliquer vos types de barres
Clique droit sur un type existant → Dupliquer, puis renommez clairement (HA5,5, HA6, HA7, etc.).
3. Vérifier et configurer les propriétés de chaque type

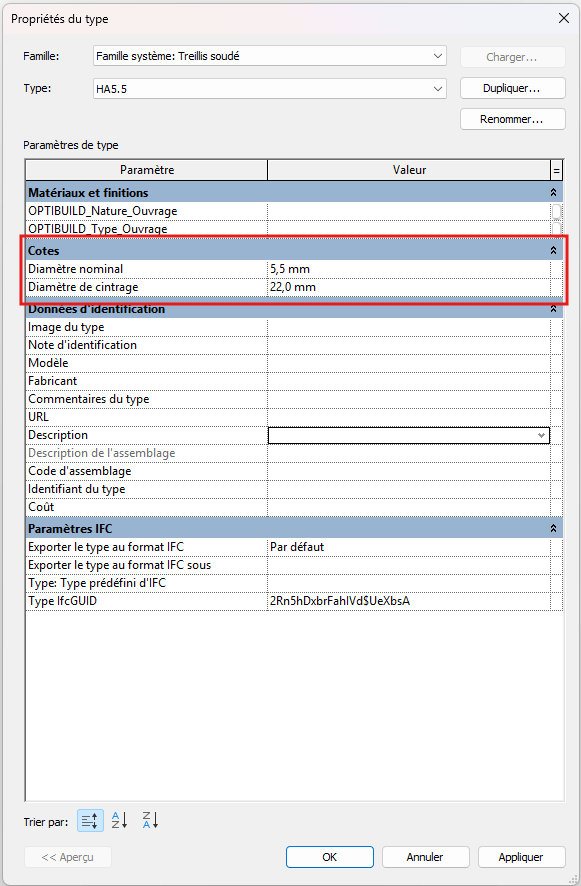

Clique droit sur le type → Propriétés du type, puis vérifiez la section Cote avec les valeurs suivantes (conformes Eurocode 2)
🧠 Bon à savoir
La section “Treillis soudés” correspond en réalité au diamètre des barres constituant le panneau, c’est-à-dire l’armature qui compose la nappe du treillis soudé.
Étapes pour paramétrer correctement vos panneaux de treillis soudés
Le paramétrage des panneaux treillis soudés dans Revit :
1. Accéder à la catégorie Treillis soudé
Dans l’arborescence du projet, naviguez jusqu’à Familles > Armature surfacique (treillis) > Panneau de Treillis.
2. Créer ou dupliquer vos types de barres
Clique droit sur un type existant → Dupliquer, puis renommez clairement (HA5,5, HA6, HA7, etc.).
3. Vérifier et configurer les propriétés de chaque type

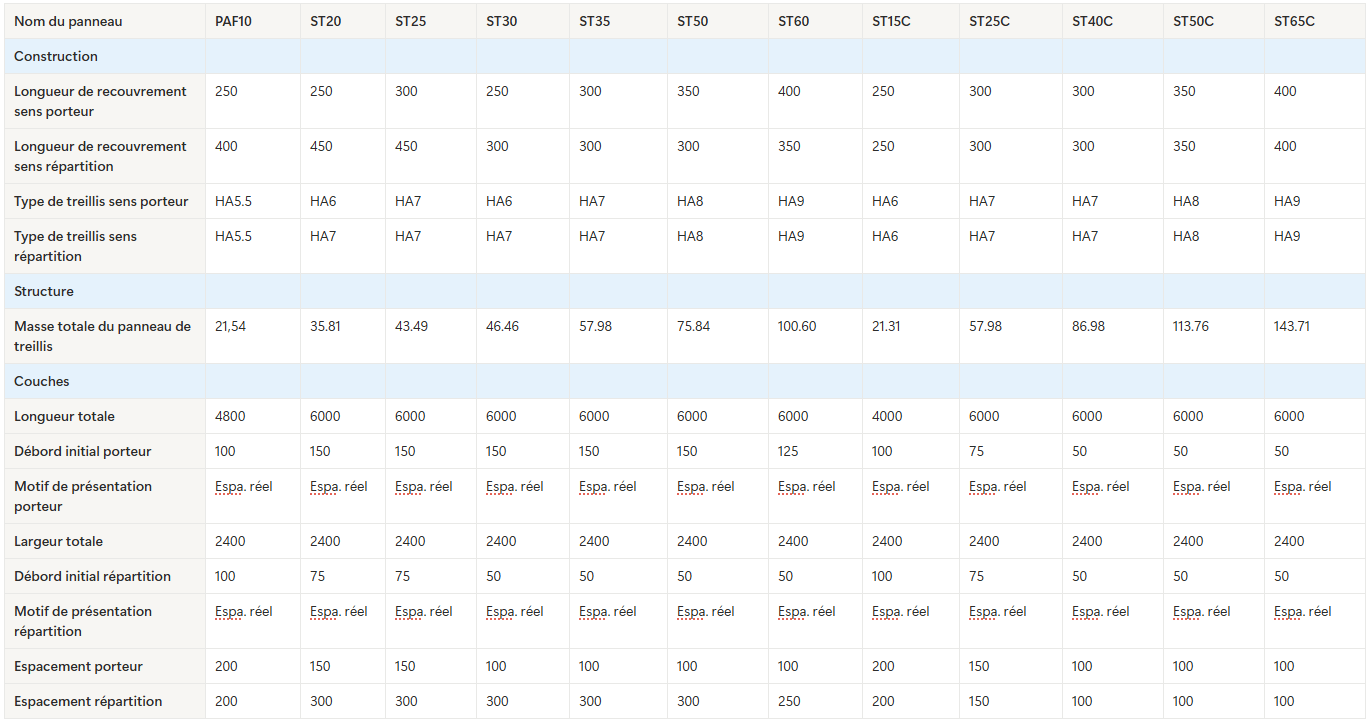

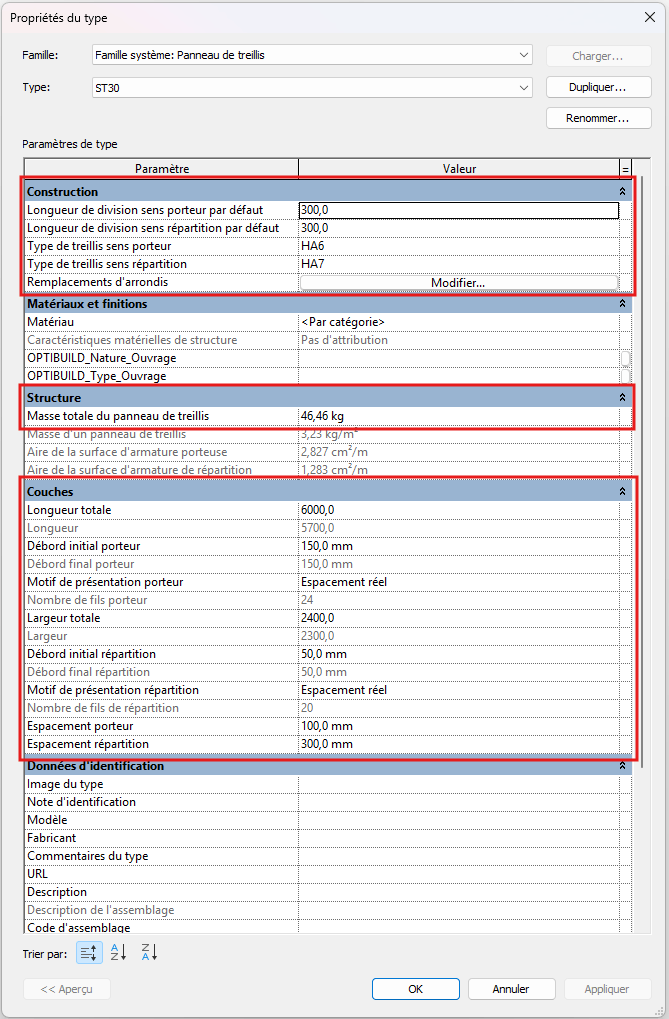

Clique droit sur le type → Propriétés du type, puis vérifiez la section Cote avec les valeurs suivantes (conformes Eurocode 2)
🧠 Bon à savoir
La personnalisation des panneaux de treillis soudés permet d’adapter les configurations aux besoins spécifiques du chantier. Cependant, il est conseillé de réserver cette fonctionnalité aux treillis soudés normalisés (type ST25C, ST50C, etc.).
Pour les cas nécessitant des barres HA (HA8, HA12, HA16...), il est préférable d’utiliser la fonctionnalité “Surface” (Leçon 2.6), plus adaptée aux nappes personnalisées et entièrement éditables.
💡Normes

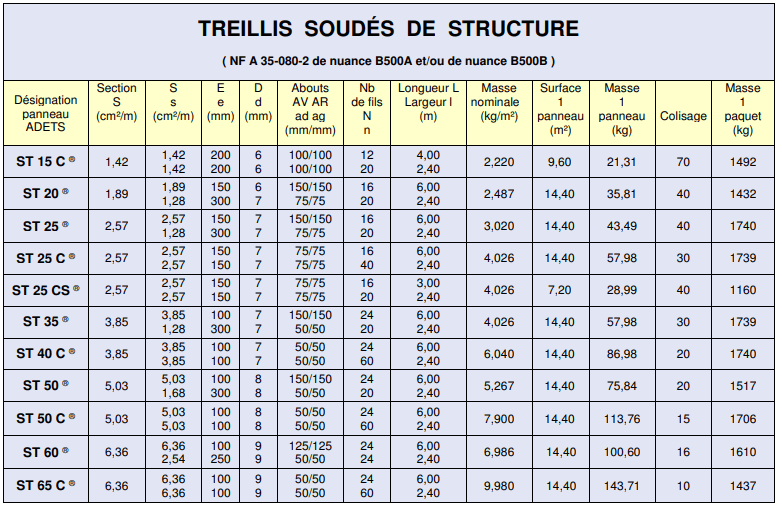

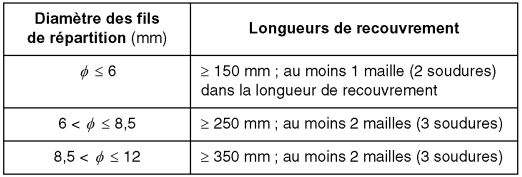

Recouvrements Sens Répartition (Non Porteur) : Les longueurs de recouvrement pour le sens répartition (non porteur) des treillis soudés sont définies dans Eurocode 2, Section 8.7.5.2, Tableau 8.4.

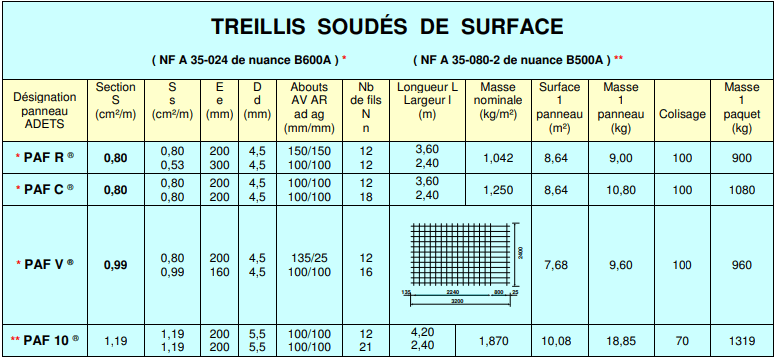

Norme des Paramètres : Les paramètres des treillis soudés (diamètres, masses, espacements) sont régis par la norme NF A35-080-2, qui définit les caractéristiques des treillis standards.
