Types d’armatures dans Revit : lequel choisir selon vos besoins ?

Dans Revit, toutes les armatures appartiennent à la même catégorie « Structure → Armature ». Pourtant, elles ne se comportent pas du tout de la même manière.

Le choix du bon type d’armature au bon moment fait la différence dans leur comportement, leur mode de création et leur interaction avec le modèle 3D.

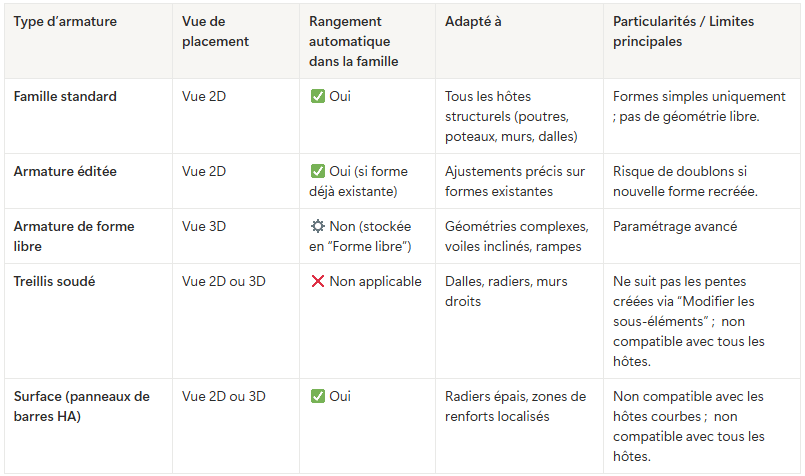

Voici les 5 grandes familles à connaître et quand les utiliser.

1. Armatures « Famille » (les plus utilisées)

Ce sont les formes standards présentes dans votre gabarit (droites, courbes, étriers, crochets, etc.).

Placement : impérativement dans une vue 2D (plan, coupe ou élévation)
Avantages : simples à placer, se contraignent automatiquement à l’enrobage ou aux autres barres
Limites : ne s’adaptent pas aux géométries complexes

Idéal pour : poteaux, poutres, semelles, voiles et dalles simples.

2. Armatures « Éditées »

Vous pouvez prendre une barre existante et double-cliquer dessus pour la modifier.

Placement : dans une vue 2D ou 3D
Avantages : très rapide pour des ajustements ponctuels sans créer de nouvelle famille avec façonnage automatique
Limites : risque de créer des doublons si la forme modifiée n’existe pas déjà dans le projet

Idéal pour : petits ajustements locaux dans des zones irrégulières.

3. Armatures « De Forme Libre »

Les plus puissantes pour les géométries complexes. Elles sont créées directement en vue 3D à partir d’une surface hôte et d’une trajectoire.

Placement : dans une vue 3D
Avantages : s’adapte parfaitement à tous les hôtes sans exceptions et sur des géométries complexes (voiles inclinés, radiers en pente, courbes 3D)
Limites : plus complexes à manipuler et ne se rangent pas automatiquement dans une famille existante

Idéal pour : éléments non standards et géométries spéciales.

4. Armature surfacique (Treillis Soudés)

Nappes de treillis standardisés (ST25C, ST30C, etc.).

Placement : dans une vue 2D ou 3D (uniquement sur 'Sol', 'Mur' et 'Radier')
Avantages : très rapides à placer, gèrent automatiquement les découpes et réservations
Limites : ne fonctionnent pas sur les poutres, poteaux, ni sur les dalles inclinées créées avec « Modifier les sous-éléments »

Idéal pour : dalles, radiers et voiles droits.

5. Armature surfacique (Panneaux HA)

Nappes d’armatures HA entièrement paramétrables et éditables barre par barre.

Placement : dans une vue 2D ou 3D (uniquement sur 'Sol', 'Mur' et 'Radier')
Avantages : très rapides à placer, gèrent automatiquement les découpes et réservations
Limites : mêmes restrictions que les treillis soudés (hôtes limités et problème sur les pentes via « Modifier les sous-éléments »)
